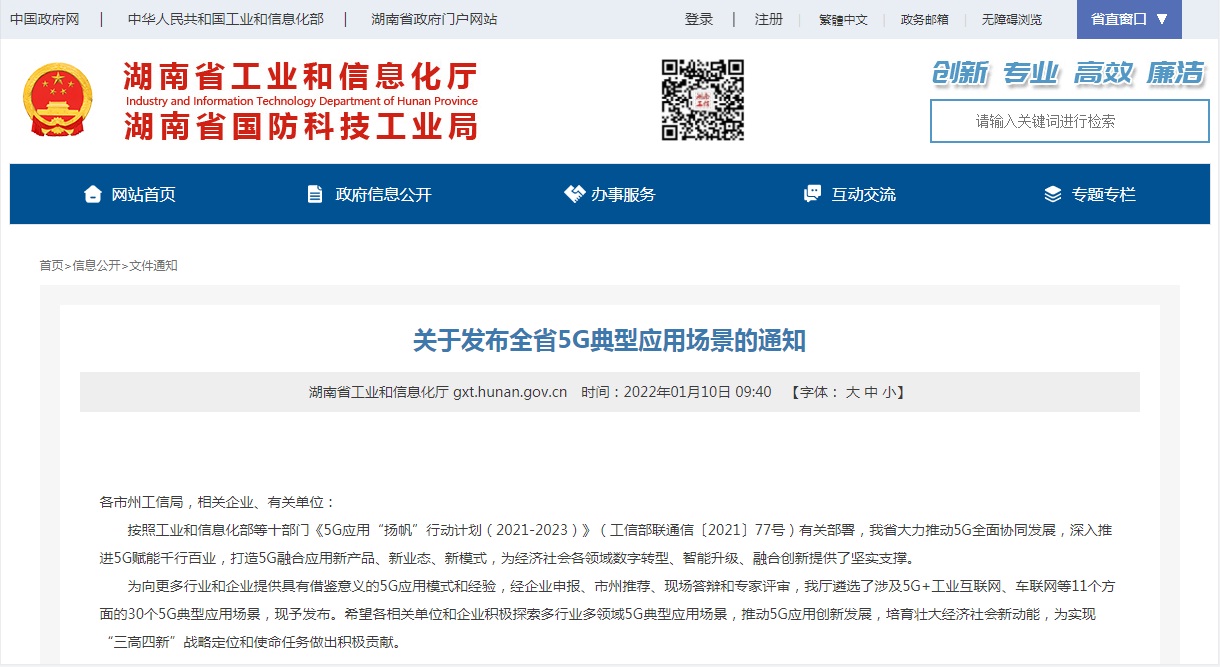

近期，湖南省工業和信息化廳對外發布《湖南省5G典型應用場景的通知》,我省將大力推動5G全面協同發展，深入推進5G賦能各行業數字化轉型、智能升級等，打造5G融合應用新產品、新業務、新模式，由湖南建材院HNBMI負責建設的湖南臨澧南方新材料科技有限公司數字化礦山項目，是湖南省露天礦5G智慧礦山應用，該項目憑借先進的技術，全方位的系統流程，在盡可能保障已有礦產的充分利用以及保障不影響正常生產的前提下降本增效，實現湖南臨澧南方新材料礦山開采利益的最優化，經常德市推薦及專家多輪評審，最終獲得“湖南省‘5G＋智能采礦’典型應用場景”榮譽稱號。

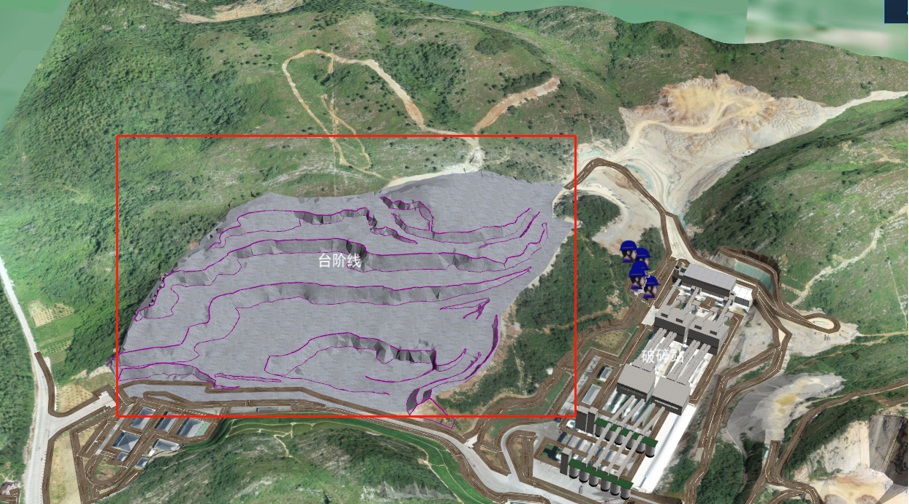

礦山三維虛擬仿真圖
礦山三維管控平臺技術
臨澧南方數字化礦山通過采用三維可視化管控系統，掌握礦山信息、生產數據為基礎，結合當?shù)睾覟郴規r礦礦山資源與開采環境建立三維數據平臺，為礦場的生產過程和設備運行提供智能的監控和管理服務。

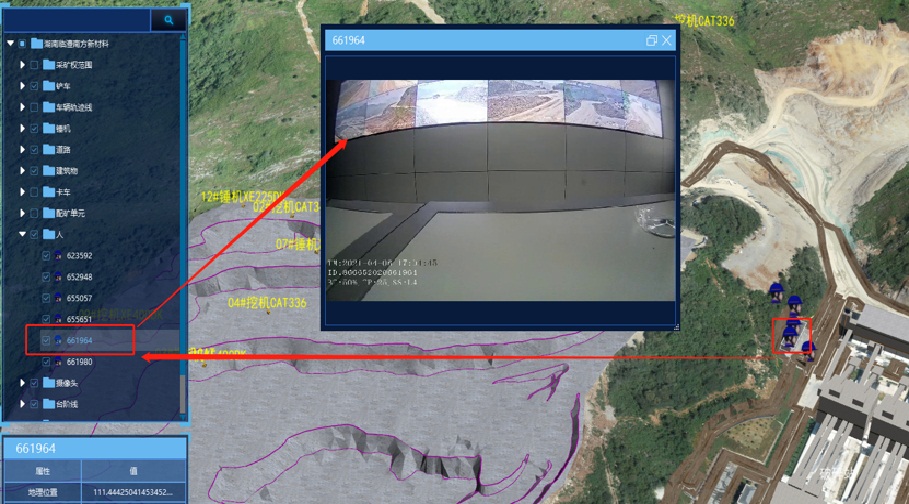

三維管控平臺可以形象的展示采礦場現狀情況，采礦場現狀是車輛運行正常顯示的基礎，一般隨著生產的進行，導致采礦場發生較大的變動后，就需要更新采礦場現狀，更新采礦場模型是在數字采礦軟件平臺中進行操作，三維管控平臺會自動讀取數據進行更新；還有車輛運行現狀，對卡車進行定位管理系統，在露天礦復雜的生產作業環境下建立礦山生產車輛的安全管理系統。實現對卡車、挖機等設備的位置的實時跟蹤、顯示，提高生產過程的可視化管理，實現車輛安全管理，對超速、越界等違章駕駛行為進行有效監管；還通過無線傳輸技術對進入礦區現場的人員佩戴智能安全帽，對露天區域人員進行精準定位，實時自動跟蹤，當與車輛過度接近時自動播放報警語音，后臺監管人員可隨時掌握每名進入礦區現場員工的位置及活動軌跡、作業區域人員的位置分布，從而對一線人員安全進行有效的監管。

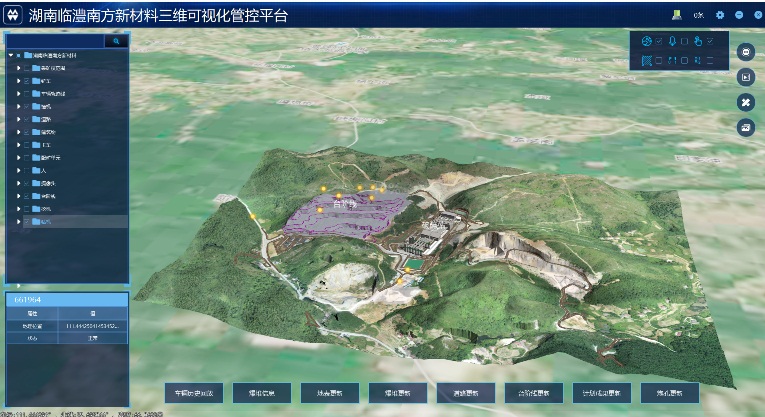

礦山三維可視化管理平臺圖
礦山數字化資源管理平臺
臨澧南方通過數字采礦軟件，從儲量分析、爆破設計、配礦管理等方面，可以提高資源的合理利用。并從各平臺上：
1、三維地質建模----礦體模型的創建平臺可通過常用數據庫來存儲和更新地質信息，采用如三角網建模等技術，建立含礦體模型、夾石模型、區域地層模型、構造斷層和破碎帶模型以及其他任意實體模型；
2、地質資源儲量的計算平臺能提供多種常用的儲量計算方法，根據品位和資源模型在不同的約束條件下進行資源儲量計算；
3、爆破設計平臺能在三維狀態下，快速完成二次礦巖的邊界圈定；采礦設計平臺可結合地質模型，輸入經濟與技術參數，經過大規模計算，生成最優化境界模型及相應圖形與數值結果。并可調整經濟參數，自動生成一系列嵌套境界，可用于各種參數在不同情況下的敏感性分析。平臺可結合地質模型，可以在三維模型上直接進行剝離與采礦預演，并同時自動生成圖形與數值結果；
4、生產計劃編制平臺結合地質模型，可進行采礦場設計，并可通過鼠標選定區域，自動計算方量，形成中長期或短期的采掘生產計劃；
5、繪圖打印平臺能結合AutoCAD、MapGis和Suffer等軟件的常用繪圖功能，建立了一個新的獨立開放的制圖平臺，可實現任意剖面的繪制、坐標網和紙張大小的設置，文字引線標注、指定標高顯示鉆孔、圖案花紋定義、柱狀圖風格設置以及形成剖面+平面圖紙格式，可實現任意圖塊的復制與繪制等一系列的平臺功能。建立一套覆蓋整個采區的露天采礦車輛智能調度平和三維可視化生產監控平臺。運用多種新型信息技術，為智能化開采裝備、現代礦山開采工藝、工作流管理、智能決策技術作關鍵技術支撐。

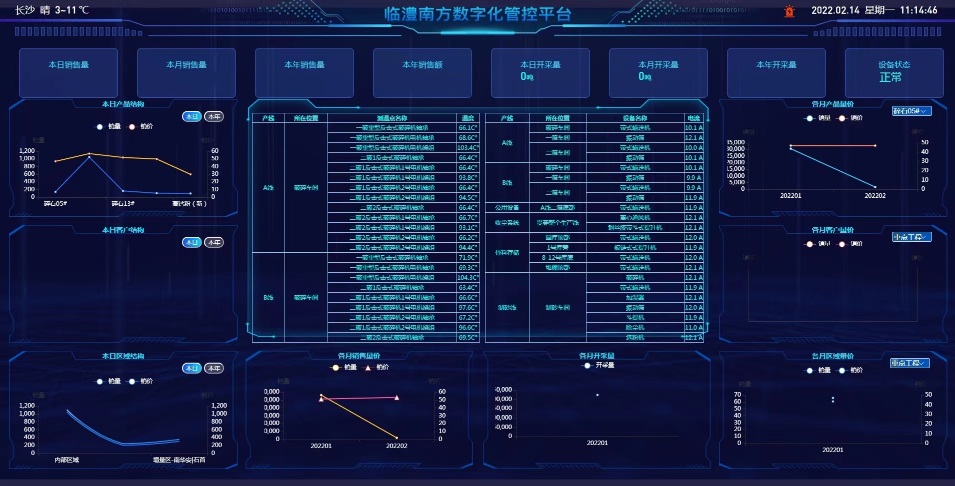

數字化管控平臺圖
HNBMI自2017年就致力于礦山的信息化、自動化建設，利用現代互聯網技術，將礦山作業各環節的信息采集并上傳，通過統一服務器進行信息處理，它在實現車輛人員定位、作業信息采集、機械裝置自動控制、三維可視化平臺的同時，再輔助以智能識別、機器學習等先進技術，將礦山業務中依靠“人治”的地方進行智能化自動管理，實現礦山所有人員、設備全部5G聯網，打造先進的智能化、一體化、數字化礦山系統。
